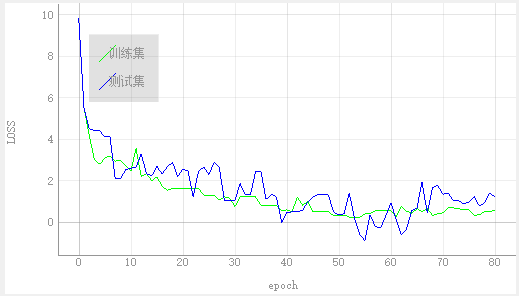

先看看我们要实现的效果：

这是一个基于机器学习的数据分析结果展示，可以看到元素包括了坐标轴标注，两条折线和图例。

为了实现在PyQt中画图，我们用到了pyqtgraph这个绘图库，它是完全python实现的，与PyQt程序可以完美融合，并且具备很多优势：

  • 拥有丰富的图形种类；
  • 能够快速地实时更新绘图数据；
  • 能够进行交互式的操作；
  • 多种标记功能；

接下来进入正题，开始使用pyqtgraph来实现我们要的图形。

安装

PyQtGraph的安装很简单，使用pip就可以直接安装：

pip install pyqtgraph

PyQtGraph自带一个丰富的示例模块，我们在命令行中输入：

python -m pyqtgraph.examples

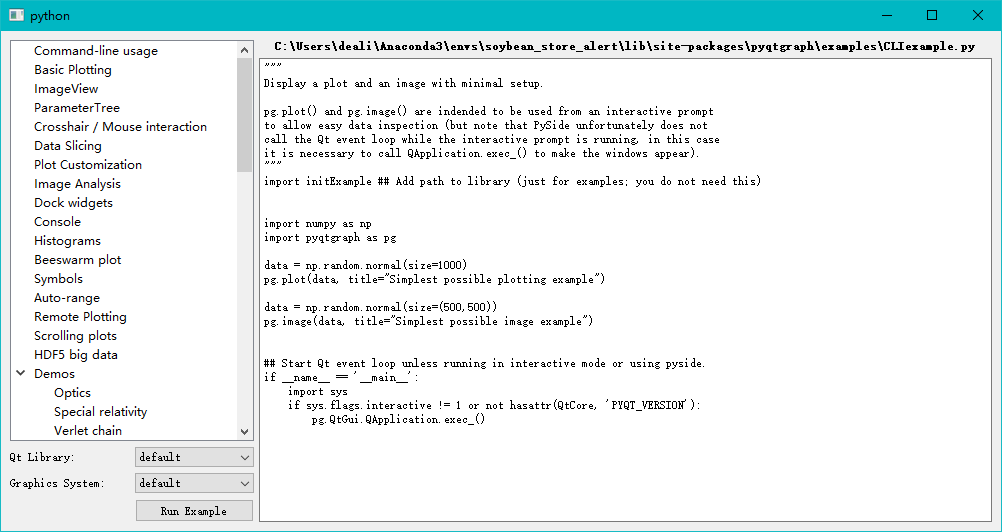

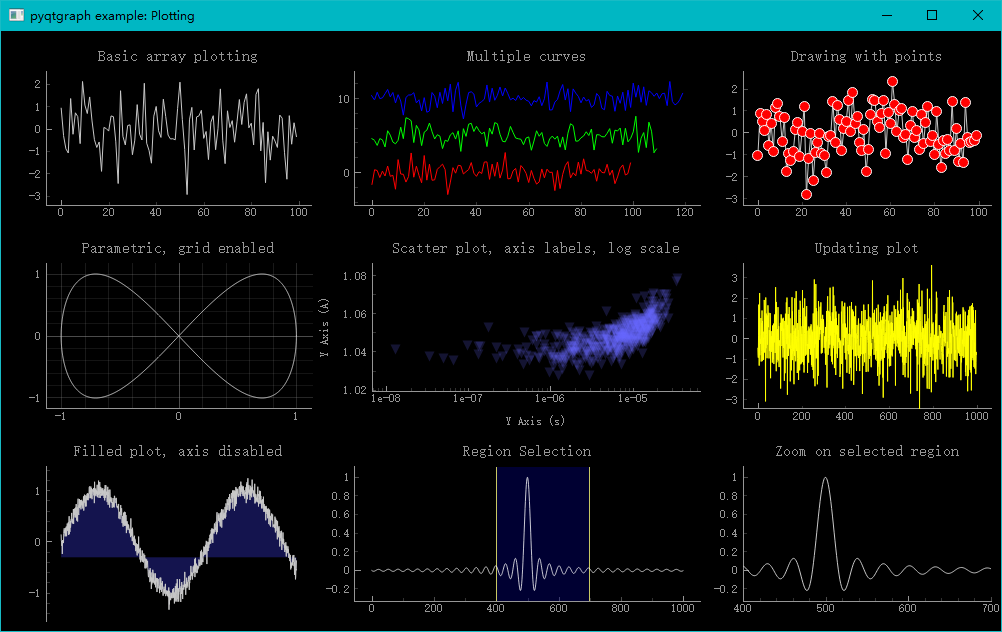

即可启动官方Demo集合，效果如下：

建议先看看效果，然后有需要的demo再把代码复制出来到pycharm之类的IDE编辑，这个软件里面的字体实在太难看了，直接在里面看得瞎了。

在PyQt中集成pyqtgraph图形

在PyQtGraph中，有几种绘制图形的方法：

  • pyqtgraph.plot()：创建一个新的绘图窗口来显示数据；
  • PlotWidget.plot()：将一组新的数据添加到现有的绘图小部件；
  • PlotItem.plot()：将一组新的数据添加到现有的绘图小部件；
  • GraphicsLayout.addPlot()：添加一个新的图形到一个图形层中；

根据PyQtGraph这几种绘图方式，我们在PyQt中可以在窗口部件中显示图形，也可以在一个新的窗口中显示图形。

我用的方法是通过Promote To ...功能嵌入到QGraphicsView组件里。

操作步骤如下：

  • Designer中，创建一个QGraphicsView小部件（“Graphics View”类别下的“Display Widgets”）。
  • 用鼠标右键单击QGraphicsView并选择““Promote To...”。
  • 在“Promoted calss name”下，输入您希望使用的类名称（“PlotWidget”，“GraphicsLayoutWidget”等）。这里我选的是PlotWidget
  • 在“Header file”下，输入“pyqtgraph”。
  • 点击“Add”，然后点击“Promote”。

有关promoting widgets的更多信息，请参阅设计器文档。“VideoSpeedTest”和“ScatterPlotSpeedTest”示例都演示了如何使用pyui4或pyside-uic编译为.py模块的.ui文件。“designerExample”示例演示从.ui文件动态生成python类（不需要pyuic4 / pyside-uic）。

然后对生成的ui文件执行ui2py转换操作，ui2py操作很简单，运行PyQt安装目录下的pyuic5.bat，例如：

pyuic5.bat -o target.py from.ui

之后就可以把这个QGraphicsView控件当成plotWidget使用了。

开始画图

现在回到我们一开始要实现的效果，我们需要两条折线，X轴坐标都是一样的，那么需要两组y坐标，本例用到的坐标数据如下：

x = [0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55,
     56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80]
b = [9.8, 5.5, 4.5, 4.4, 4.4, 4.1, 4.1, 2.10, 2.10, 2.54, 2.59, 2.66, 3.30, 2.33, 2.23, 2.68, 2.33, 2.67, 2.90, 2.21, 2.56, 2.45, 1.23, 2.45, 2.67,
     2.3, 2.87, 2.65, 1.05, 1.05, 1.05, 1.86, 1.32, 1.34, 2.45, 2.46, 1.11, 1.35, 1.21, 0.00, 0.47, 0.49, 0.50, 0.57, 0.98, 1.21,
     1.35, 1.32, 1.30, 0.46, 0.35, 0.40, 1.41, 0.21, -0.58, -0.90, 0.35, -0.21, -0.30, 0.31, 0.94, 0.15, -0.60, -0.34, 0.56, 0.67, 1.95, 0.45, 1.65, 1.78, 1.34, 1.41, 1.03, 1.05, 0.87, 0.98, 1.25, 0.78, 0.91, 1.42, 1.20]
y = [9.8, 5.5, 4.2, 3.0, 2.8, 3.1, 3.19, 2.94, 2.97, 2.70, 2.45, 3.56, 2.20, 2.34, 2.00, 2.19, 1.73, 1.54, 1.61, 1.60, 1.60, 1.60, 1.60, 1.64, 1.30, 1.30, 1.30, 1.08, 1.21, 1.15, 0.76, 1.21, 1.21, 1.21, 1.21, 0.81, 0.81,
     0.81, 0.81, 0.54, 0.59, 0.50, 1.21, 0.83, 1.00, 0.50, 0.50, 0.50, 0.50, 0.30, 0.30, 0.34, 0.24, 0.24,
     0.24, 0.41, 0.41, 0.56, 0.56, 0.56, 0.56, 0.28, 0.76, 0.53, 0.43, 0.65, 0.50, 0.67, 0.33, 0.40, 0.45, 0.72, 0.68, 0.64, 0.60, 0.60, 0.33, 0.35, 0.51, 0.51, 0.58]

有了坐标，我们可以来试试画图了，在刚刚ui2py步骤生成的python文件里面写代码：

# 把graphicsView赋值给plotWidget变量
# 其实这一步可以省略的，不过我们为了可读性写了这一步
plotWidget = self.graphicsView

# 简单的调用画图功能
plotWidget.plot(dataset.x, dataset.y)
plotWidget.plot(dataset.x, dataset.b)

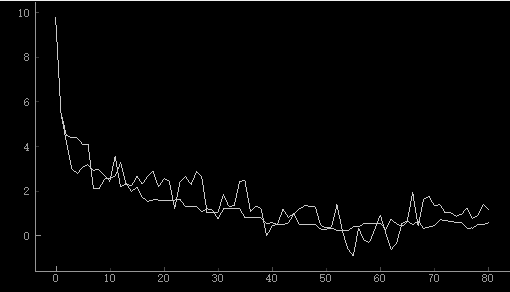

效果如下： 可以看到已经把两条折线画出来了，但是背景是黑色的，两条线没有区分颜色，坐标轴没有标注，图例也没有…… 别急，一步步来

设置背景颜色

刚才的代码，我们加上这一行：

# w 表示 white 白色
plotWidget.setBackground('w')

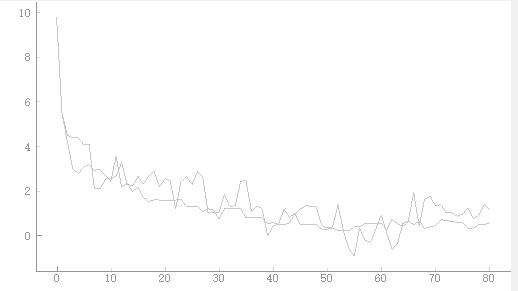

效果很明显，背景变成白色了

不过这还不够，每条线要有不同的颜色区分，继续

设置线条颜色

将之前的代码改为：

plotWidget.setBackground('w')

# 增加了 pen 参数
plotWidget.plot(dataset.x, dataset.y, pen=(1, 2))
plotWidget.plot(dataset.x, dataset.b, pen=(2, 2))

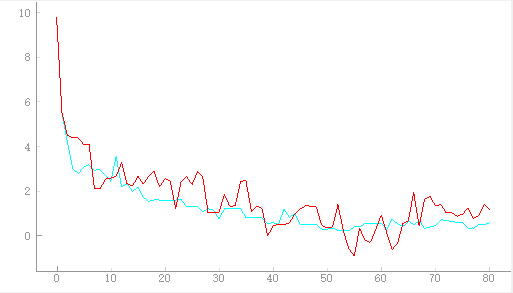

看看效果，可以看到线条的颜色已经变了

那么pen后面的参数是什么意思呢，根据文档，(1,2)中的2代表有2条线，系统会自动创建两种不同的颜色，1就代表这是第一条线，使用第一种颜色~ 如果有你多条线，就把后面的数字改成线的数量就好啦~

如果把pen设置成None的话，就不会画线，变成画点。

设置坐标轴标签

在刚才代码的基础上，增加：

# 设置坐标坐标轴标签
plotWidget.setLabel('left', 'LOSS')
# 设置底部坐标轴标签
plotWidget.setLabel('bottom', 'epoch')

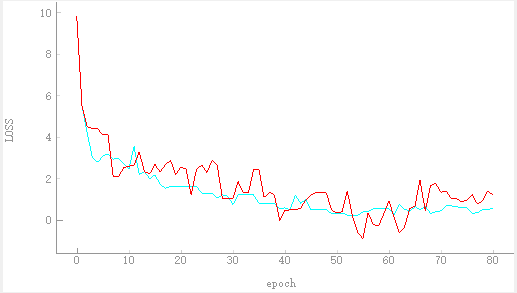

nice！标签出来了

接下来就是最后一步，设置图例了~

设置图例

根据文档，设置图例很简单，就是在画线的时候指定一个name参数就好了，代码如下：

# 先添加图例，不然不会显示
plotWidget.addLegend()
plotWidget.plot(dataset.x, dataset.y, pen=(1, 2), name='训练集')
plotWidget.plot(dataset.x, dataset.b, pen=(2, 2), name='测试集')

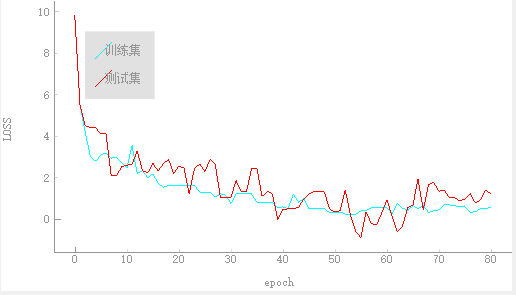

看看效果，终于完成了！图例也有了~

不过对比我们一开始的图好像还差了网格线，这个也很简单，设置一下属性就行：

plotWidget.showGrid(x=True, y=True)

完整代码

以下是本例子的完整代码：

plotWidget.addLegend()
plotWidget.setBackground('w')
plotWidget.plot(dataset.x, dataset.y, pen=(1, 2), name='训练集')
plotWidget.plot(dataset.x, dataset.b, pen=(2, 2), name='测试集')
plotWidget.setLabel('left', 'LOSS')
plotWidget.setLabel('bottom', 'epoch')
plotWidget.showGrid(x=True, y=True)

同学们可以根据自己的需要修改练习~

参考文档

如果想深入了解更多关于pyqtgraph的操作，可以参考以下文档，优先推荐读官方文档和Demo，非常丰富！

pyqtgraph会图库的官方文档：http://www.pyqtgraph.org/

不想看英文文档的小伙伴可以看看社区的翻译版中文文档：
